CubicDetector Manual - DE (German)
CubicDetector
Intelligenter Wasserlecksensor.
EINLEITUNG

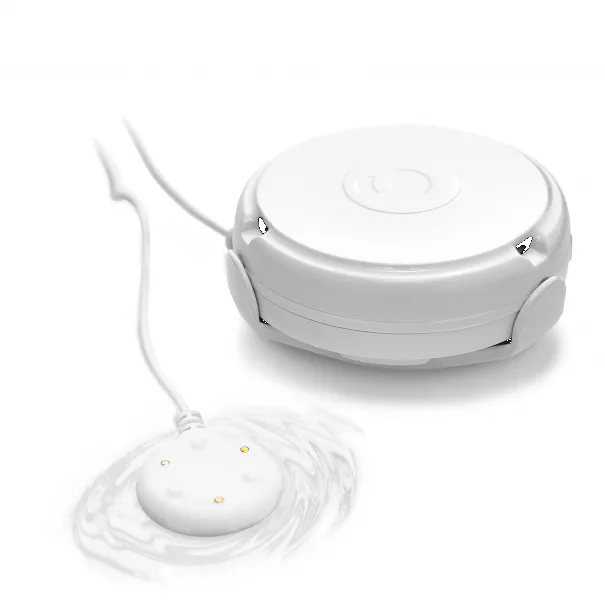

Kleiner und einfach zu bedienender Wasserlecksensor. Er erkennt Wasser und warnt vor Lecks bei direktem Kontakt mit Wasser. Er misst Temperatur und Luftfeuchtigkeit, um vor eingefrorenen Rohren und Schimmelrisiko zu warnen. In Verbindung mit dem CubicSecure können Lecks auch eine automatische Absperrung der Wasserversorgung auslösen. Der CubicDetector ist einfach einzurichten und erfordert keine Vorkenntnisse. Diese Anleitung hilft Ihnen, Ihren CubicDetector in Betrieb zu nehmen.
TYPISCHE INSTALLATIONSBEREICHE
In der Nähe von oder unter
Waschmaschine
Geschirrspüler
Toilette
Badewanne
Küchenspülen
Unter oder neben Wassergeräten
Warmwasserbereiter oder Heizkessel
Wassertanks
Wasserpumpen
Kellerräume
Klimaanlagen
Kühlschrank oder Gefrierschrank

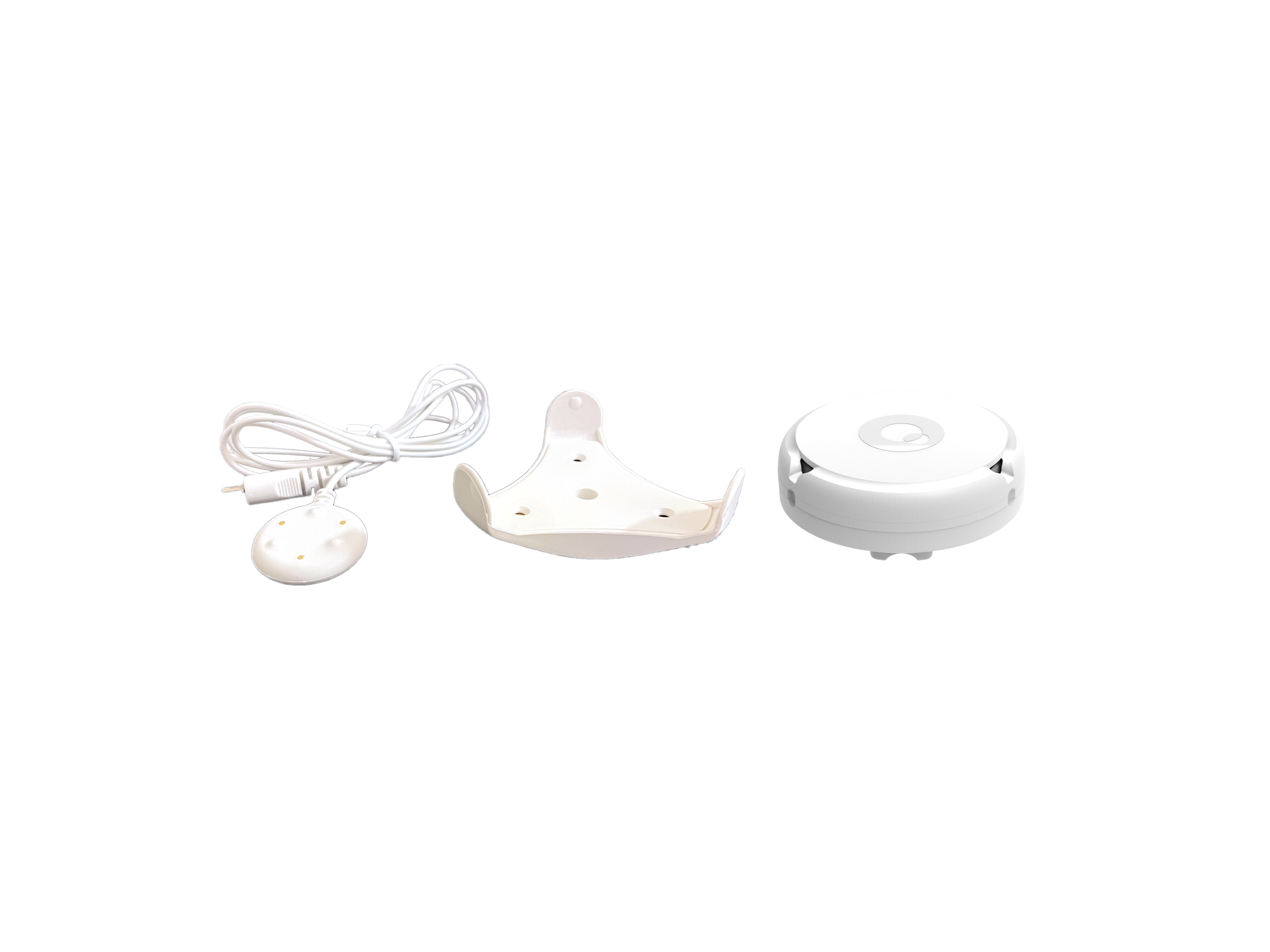

LIEFERUMFANG
1 x CubicDetector
1 x CR123A Lithium-Batterie
1 x Wandhalterung mit selbstklebender Rückseite
2 x Wandhalterungsschrauben
1 x Verlängerungskabel für Lecksensor
ARTIKELNUMMER (MODELLVERSION)
QCD01
INSTALLATIONSANLEITUNG
Halten Sie den CubicDetector in der Hand. Entfernen Sie die obere Abdeckung, indem Sie sie gegen den Uhrzeigersinn drehen
Ziehen Sie den Batterie-Isolator heraus. Die LED sollte blau zu blinken beginnen.
Setzen Sie die obere Abdeckung wieder auf.
Befestigen Sie die Wandhalterung nur, wenn Sie auch das Lecksensorkabel verwenden.

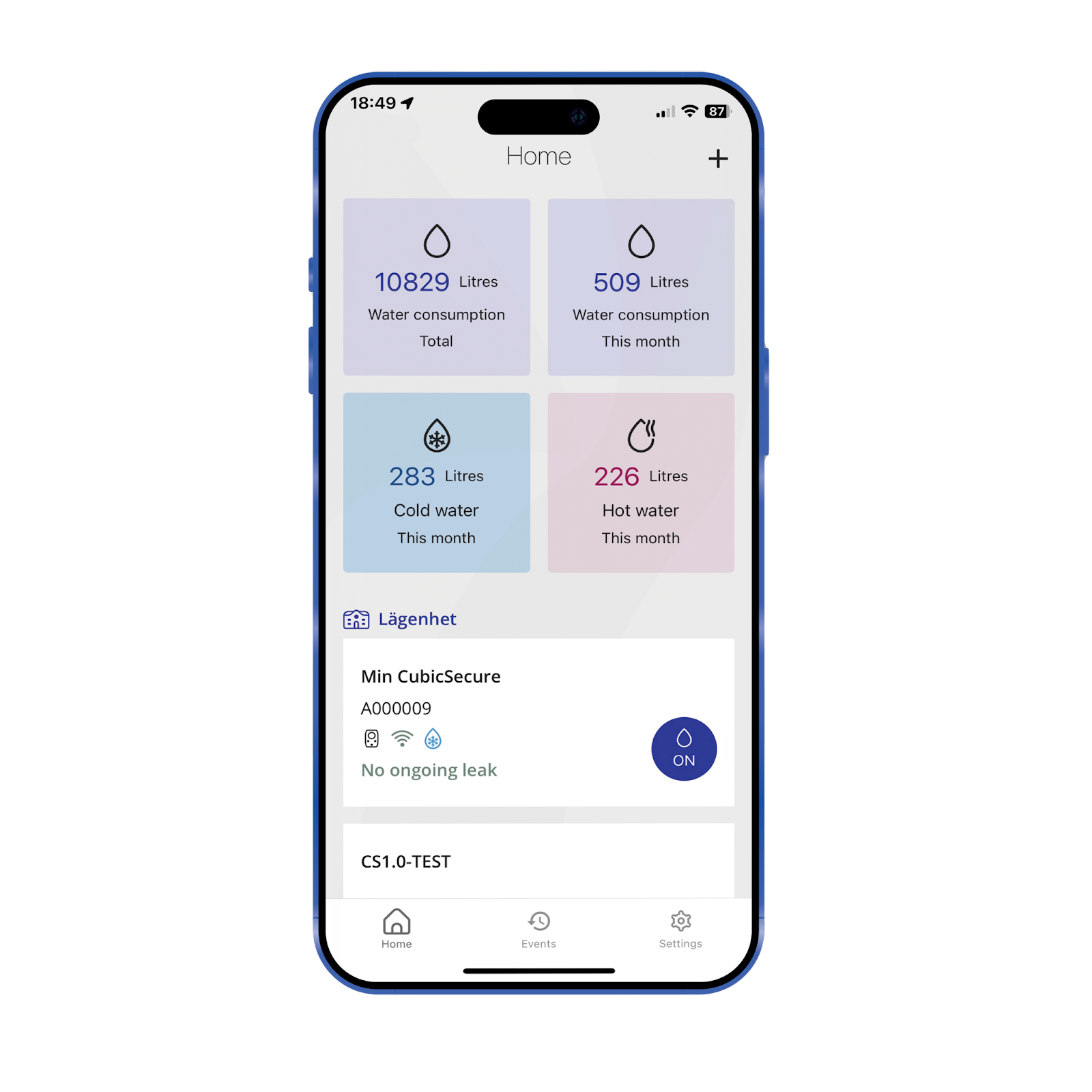

Folgen Sie den Anweisungen in der Quandify-App für die WLAN-Einrichtung.
Wasserabsperrung Kopplung mit CubicSecure
Zusammen mit einem CubicSecure können Sie die Wasserversorgung bei einem Wasserleck, das von Ihrem/Ihren CubicDetector(s) erkannt wurde, automatisch absperren. Koppeln Sie die Geräte über die Smartphone-App.
Werkseinstellungen zurücksetzen
Halten Sie den CubicDetector in der Hand. Entfernen Sie die obere Abdeckung, indem Sie sie gegen den Uhrzeigersinn drehen.
Entfernen Sie die Batterie.
Halten Sie die Reset-Taste gedrückt, während Sie die Batterie wieder einsetzen.
Lassen Sie die Taste los, wenn die LED lila leuchtet.
Setzen Sie die obere Abdeckung wieder auf, in umgekehrter Reihenfolge. Drehen Sie die obere Abdeckung, bis die drei Kerben ausgerichtet sind.
WLAN-Reset
Halten Sie den CubicDetector in der Hand. Entfernen Sie die obere Abdeckung, indem Sie sie gegen den Uhrzeigersinn drehen.
Halten Sie die Reset-Taste 10 Sekunden lang gedrückt.
Lassen Sie die Reset-Taste los, wenn die LED lila leuchtet.
Das Gerät befindet sich nun im Kopplungsmodus und die LED sollte blau blinken.
Setzen Sie die obere Abdeckung wieder auf.
Folgen Sie den Anweisungen in der Quandify-App für die WLAN-Einrichtung.
STATUSINFORMATIONEN
LED-MUSTER | LED | BEDEUTUNG | MASSNAHME |
|---|---|---|---|
AUS | - | Normalbetrieb bei eingeschaltetem Gerät | - |
BLAU blinkend | 🔵 | Gerät befindet sich im Kopplungsmodus und ist in der WLAN-Liste sichtbar | Über Smartphone-App koppeln |
LILA blinkend | 🟣 | Gerät führt ein OTA-Update durch | Warten Sie, bis die LED aufhört zu blinken. |
15s ROT blinkend beim Aufwachen | 🔴 | Gerät ist im Offline-Modus, WLAN wird nicht verwendet | Führen Sie einen WLAN-Reset durch, um zum Kopplungsmodus zurückzukehren |
10s ROT/BLAU blinkend | 🔴 🔵 | Gerät befindet sich im schwerwiegenden Fehlermodus | Werkseinstellungen zurücksetzen oder Support kontaktieren |
1s ROT blinkend beim Aufwachen | 🔴 | Gerät ist im Energiesparmodus, WLAN deaktiviert | Batterie wechseln |
Einzelnes LILA Blinken | 🟣 | Gerät startet | - |
ALARMINFORMATIONEN
ALARM | BEDEUTUNG | MASSNAHME |
|---|---|---|
Dauerhafter Piepton + ROT blinkend | Wasser wurde in direktem Kontakt mit dem Gerät oder Lecksensorkabel erkannt | Gerät aus dem Wasser entfernen und auf Lecks prüfen |
Einzelner Piepton alle 60s | Warnung bei niedrigem Batteriestand (< 5 %) und Energiesparmodus | Batterie wechseln |
Nur Cloud-Benachrichtigung | Warnung bei niedriger Temperatur (Standard < 2 °C) | Umgebungstemperatur prüfen |
SERIENNUMMER

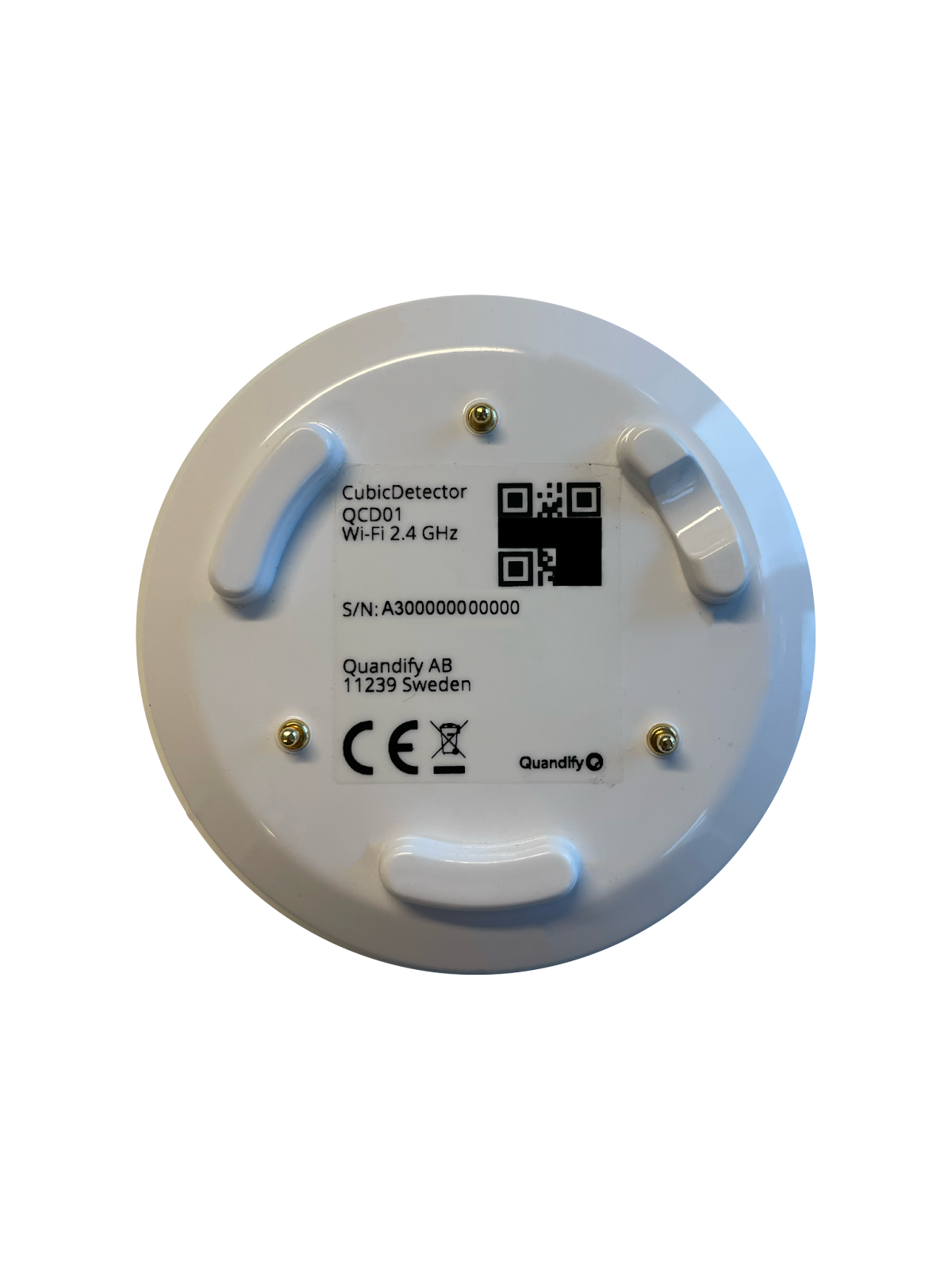

Die 12-stellige Seriennummer befindet sich auf der Unterseite des Geräts, sowohl als QR-Code als auch als Ziffernfolge rechts neben "S/N", wie unten dargestellt.
DATENBLATT
Lagerbedingungen: | 5 °C - 55 °C |
Einsatzbereich: | Innenbereich |
Temperaturbereich: | -25 °C - 60 °C |
Temperaturgenauigkeit: | ±1,5 °C |
Luftfeuchtigkeitsbereich: | 0 - 100 % RH (Relative Luftfeuchtigkeit) |
Luftfeuchtigkeitsgenauigkeit: | ± 5 % |
Lautstärke: | 85 dB |
WLAN-Konnektivität: | 2,4 GHz WLAN, (802.11bgn) |
Cloud-Datenauflösung: | 30 min |
Nachrichtenintervall: | 24 h oder sofort bei Alarmauslösung |
Gewicht: | 80 Gramm (ohne Verpackung) |
Abmessungen: | Breite: 67 mm, Höhe: 67 mm, Länge: 25 mm |
Verlängerungskabel Lecksensor: | 1219 x 27 x 8 mm (QCD01-EXT) |
Austauschbare Batterie: | CR123A Lithium-Batterie, bis zu 3 Jahre Batterielebensdauer* |
Garantie: | 2 Jahre |
*Die Batterielebensdauer hängt von der Gesamtdauer ab, in der sich das Gerät im aktiven WLAN-Modus und im Alarmmodus befindet.
WARTUNG, GARANTIE UND SERVICE
Wenn ein Gerät defekt ist, wenden Sie sich bitte an Ihren autorisierten Handelspartner für weitere Unterstützung. Alle Wartungsarbeiten müssen von einem autorisierten Quandify-Servicezentrum durchgeführt werden. Wenn externe Teile ausgetauscht werden müssen, dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
Für weitere Informationen oder Support besuchen Sie https://support.quandify.com/en.
